Самодельные КВ радиостанции
 Дата: Понедельник, 22.06.2015, 12:22 | Сообщение # 1

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
027
Использую эту шарманку с усилителем, модулятор готовый - УНЧ от Кантаты 204. Выходной мощности около 25Вт АМ, с верёвкой в огороде хватает для связей с центральной Украиной, большей частью европейской части России и Уралом. Это всё пока летом, прохождение на 100м не лучшее, обильно посыпается грозовыми разрядами... Зимой интересно было работать на 5Вт, пока прохождение позволяло. Да и просто поговорить с "соседями"...
SSB пока не освоил, а готовый трансивер брать - денег нет и не предвидится таких...
Свою первую связь провёл на трёхточке на 6п14п, около 100 км, сигнал был ужасен D

Предлагаю все вопросы и предложения писать сюда!


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Вторник, 30.06.2015, 01:57 | Сообщение # 2

гарик

Новичок
Группа: Самодельщики
Сообщений: 5
Репутация: 0
Статус: Offline
в L1 отвод от какой секции? и какие использовал др1 и др2 .

Сообщение отредактировал гарик - Вторник, 30.06.2015, 02:39

 Дата: Вторник, 30.06.2015, 18:44 | Сообщение # 3

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
гарик, приветствую. Отвод от 1/4 - 1/3 витков, т.е. от 40-50 витка примерно. Дроссели на ферритовых стержнях из БП компьютера, 5-7 витков проводом 1,5 на стержнях ф5 мм, не критично.
Прикрепления: 8537784.gif(20.4 Kb)


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Вторник, 30.06.2015, 20:53 | Сообщение # 4

гарик

Новичок
Группа: Самодельщики
Сообщений: 5
Репутация: 0
Статус: Offline
сергей на ютубе смотрел твоих видео валом а шарманки нет.

 Дата: Вторник, 30.06.2015, 21:20 | Сообщение # 5

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
гарик, ну правильно, тематика такая, видео было на другом канале, может пересниму, если интересно.
----------------
Недели три назад собирал макетом вот этот передатчик прямого преобразования на 10 460. Работает вроде без проблем, просто собран макетом. До связей дело не дошло, нужно доработать некоторые моменты. Задающий по Полякову, смеситель из его же статьи. 12В стабилизатора у меня не оказалось, поставил шести, пришлось усилить сигнал после буфера. Смеситель на двухзатворнике из блока селектора каналов телевизора сапфир, варикап из другого СК, кп303 просто в коробке оказалось. На выходе 6ж1п, мощных полевых у меня не было. Т1 на ферритовом колечке четырьмя скрученными проводами 0,25мм 8 витков, обмотки в стоке и истоке симметричны, та что в сетку из двух таких последовательно включённых.

Интересно, что завышая напряжение гетеродина можно получить почти АМ, почти, потому что часть второй боковой будет подавлена, а несущий будет как при нормальной АМ.
Если дойдут руки, запилю шасси и опробую в эфир...
Прикрепления: 1884425.gif(20.4 Kb)


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Вторник, 30.06.2015, 21:27 | Сообщение # 6

гарик

Новичок
Группа: Самодельщики
Сообщений: 5
Репутация: 0
Статус: Offline

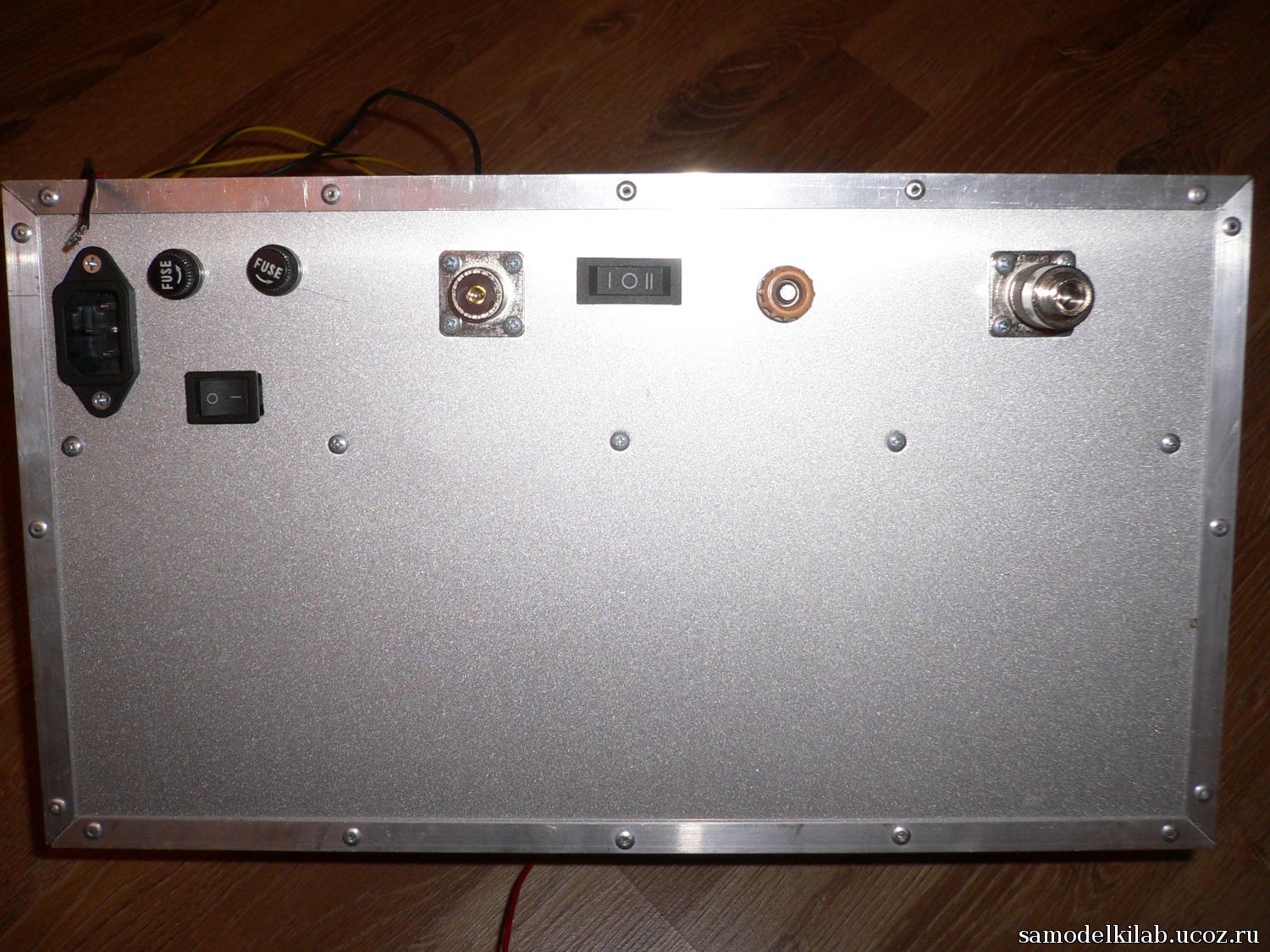

а я сейчас тоже собираю гибридную шарманку если интересно фото могу выбросить.
Прикрепления: 1517931.jpg(192.0 Kb) · 6464718.jpg(210.0 Kb) · 6867995.jpg(209.4 Kb) · 5031871.jpg(224.1 Kb)


Сообщение отредактировал гарик - Вторник, 30.06.2015, 21:46

 Дата: Вторник, 30.06.2015, 21:33 | Сообщение # 7

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
гарик, конечно интересно! На каких бэндах работаете? (Если секрет, то в ЛС)

Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Среда, 15.07.2015, 14:59 | Сообщение # 8

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
гарик, сборка превосходная! А можно на схему взглянуть? Задающий по Прянику?


Недавно переделывал модулятор, дроссель, он же выходной трансформатор УНЧ, сильно пищал, я его в парафине подержал минут 15, вроде перестал. Теперь мучает возбуд по очень низким частотам, звук начинает дрожать при прибавлении громкости. Как от этого избавиться? Микрофон - китайская таблетка с рупором, для звонкости. Тембр НЧ на минимуме уже...


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Суббота, 18.07.2015, 01:04 | Сообщение # 9

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
Решил проблему, сделал развязку по питанию микрофонника. Подключил через резистор 100 Ом и поставил электролит. Больше никаких возбудов, громкость поднял smile
Прохождения нет, каверкает сигналы до безобразия...


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Воскресенье, 19.07.2015, 20:38 | Сообщение # 10

гарик

Новичок
Группа: Самодельщики
Сообщений: 5
Репутация: 0
Статус: Offline
good

 Дата: Четверг, 23.07.2015, 16:32 | Сообщение # 11

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
Уже не знаю что улучшать, кроме мощности и антенны... Отмечают прекрасное качество! Ну и собственно отчего бы ему таким и не быть, задающий с удвоением частоты от отдельного блока, заэкранирован, АЭМ... С усилителя дожал около 35-40Вт в середине диапазона (те же 5Вт раскачки), 440В 190 мА. Была бы вторая 6п45с можно было попробовать двухтакт...
Прохождение плохое, хотя жара спала и разрядов почти нет, дожди...
Кроме верёвки пока ничего не помещается, квадрат впритык, диполь... Чем он на такой высоте лучше верёвки будет?
Идём дальше...


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Вторник, 18.08.2015, 16:37 | Сообщение # 12

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
Сделал питание с удвоением к 6п45с, получилось в среднем 650В, можно регулировать через латр от 0 до 750В. Около 50Вт в несущем вышло, может даже чуть больше smile При 650В раскачиваю до 240мА. Перегородки анода (пластины, разделяющие камеры) при этом уже розовые, сам анод как таковой тёмный. Можно больше ей ввалить или уже предел? Второй лампы нет...

Зима близко...


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Среда, 11.11.2015, 05:45 | Сообщение # 13

Tourer

Новичок
Группа: Самодельщики
Сообщений: 1
Репутация: 0
Статус: Offline
Есть кто живой тут?

 Дата: Суббота, 28.11.2015, 15:10 | Сообщение # 14

Sergei3090

Администратор
Группа: Администраторы
Сообщений: 64
Репутация: 3
Статус: Offline
Аналогичный запрос) Есть, однако, но по видимому не густо... Вопросы?

Кстати, купил ещё 6п45с с хорошей эмиссией, ток покоя с ОС под 170 мА, сделал смещение на стабилитроне Д815Г, другое дело! Ток покоя 25мА, выходная мощность 50 с копейками Ватт. Прохождение на тройке последнее время не было, не было и меня, счас вроде как открылось, чуть позже испытаю...
Рядом со снижением стоит временная си-бишная антенна, кабель заглушить? Боюсь наводок, прошьёт ещё...


Ленуаровед и пароход!
Строгий, но добрый админ =)

 Дата: Суббота, 28.11.2015, 21:44 | Сообщение # 15

гарик

Новичок
Группа: Самодельщики
Сообщений: 5
Репутация: 0
Статус: Offline
СЕРЁЖ НАКОНЕЦ ПОХОЛОДАЛО ПОЯВИЛОСЬ СВОБОДНОЕ ВРЕМЯ НАКОНЕЦ ДОДЕЛАЮ АППАРАТ НАДЕЮСЬ ВСТРЕТИМСЯ В ЭФИРЕ.
